Büyük Boy Yataklar (LSB) – 380+ mm Dış Çap , standart rulman boyutlarının yetersiz olduğu büyük endüstriyel ekipmanlar için tasarlanmış ağır hizmet tipi rulmanlardır. Dış çapları 380 mm'yi aşan ve birkaç metreye kadar ulaşan bu rulmanlar, dünyanın en büyük makinelerinde hassas dönme performansını korurken olağanüstü yükleri destekler.
Temel Teknik Özellikler:
Boyut aralığı: Dış çaplar 380 mm'den 2.000 mm'den fazla olup, karşılık gelen boru çapları genellikle 200 mm'den 1.500 mm veya daha büyük değişir. Yatak genişlikleri orantılı olarak ölçeklenir ve ağır yük kapasitesi için genellikle 100 mm'yi aşır.
Yük kapasitesi: Aşırı radyal ve eksenel yükler için tasarlanmış, genellikle 500 kN dinamik yük derecesi ve çoklu meganewton statik derecelerini aşmaktadır. Çok sıra silindirik silindirik veya küresel silindirik silindir konfigürasyonları yük dağılımını maksimize eder.
Mevcut konfigürasyonlar:

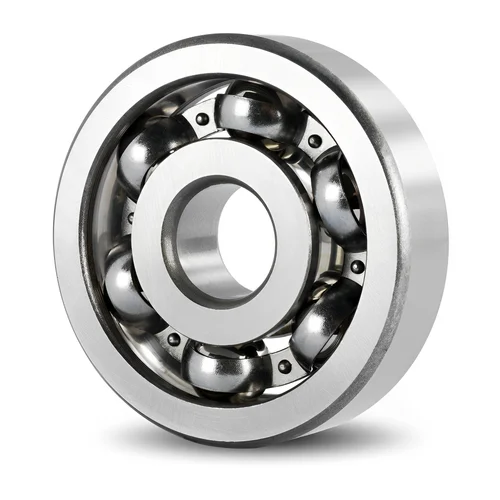

Büyük DGBB: Orta yükler ve yüksek hızlar için derin oluklu bilyalı rulmanlar.

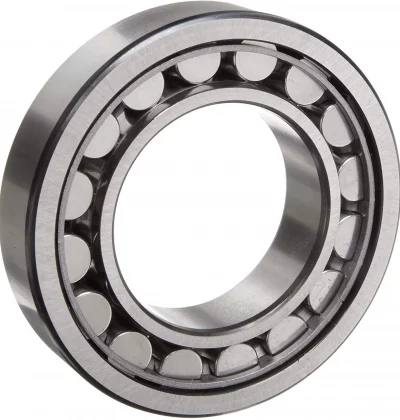

Büyük CRB: En yüksek radyal yük kapasitesi için silindirik rulo rulmanlar.
Büyük TRB: Radyal ve itme yüklerinin birleşimi için konik rulo rulmanlar.
Büyük SRB: Hizalanma uyumu için küresel rulmanlar.

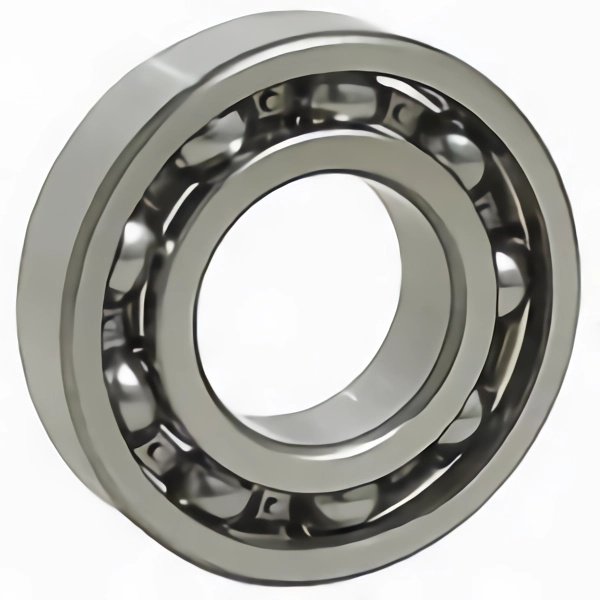

Dört noktalı temaslı bilyalı rulmanlar: Kompakt eksenel boyutlara sahip birleşik yükler için.
Dönme halkaları: Dönme pozisyonu için entegre dişli olsun ya da olmasın.
Malzemeler: Büyük kesitli bileşenler için özel ısı işleme ile sertleştirilmiş veya kasa karbürasyonlu rulman çeliği (52100, 4320 veya eşdeğeri). Yarış pisti yüzeyleri için nitrin veya indüksiyon sertleştirme.
Hassasiyet sınıfları: Uygulama gereksinimlerine bağlı olarak P0 (standart), P6 veya P5 olarak mevcuttur. Rüzgar türbini veya havacılık uygulamaları için özel toleranslar.
İç tasarım: Optimize edilmiş rulo profilleri (taçlı veya logaritmik), ağır yükler ve hizalanma bozuklukları altında kenar gerilmelerini önler. Kontrollü iç boşluk (C3, C4 veya özel) termal genleşme ve konut deformasyonunu destekler.
Kafes seçenekleri: Büyük çaplarda boyutsal stabiliteler için tasarlanmış işlenmiş pirinç, çelik veya polimer kafesler. Maksimum yük kapasitesi için tam donanımlı tasarımlar mevcuttur.
Sızdırmazlık sistemleri: Ağır hizmet labirent contaları, çok dudak temaslı contalar veya kirlenmeye yatkın ortamlar için özelleştirilmiş sızdırmazlık çözümleri.
Yağlama: Yeniden yağlama kanalları ve bağlantı organlarıyla yağlama yağlama; Yüksek hızlı veya sürekli çalışma için petrol dolaşım sistemleri.
Uygulamalar:
Büyük boyutlu rulmanlar (380+ mm OD), rüzgar türbinlerinde (ana şaftlar, yaw ve pitch tahrikler), tünel delme makineleri (TBM), madencilik kürekleri ve kırıcılar, çelik fabrikası haddeleme fabrikalarında, ağır hizmet vinçlerinde, büyük ekskavatörlerde, açık deniz sondaj ekipmanlarında, radar ve anten sistemlerinde ve kağıt fabrikası kurutma silindirlerinde gereklidir. Bu rulmanlar, rulman arızasının felaket kesintilere yol açtığı kritik ve yüksek değerli sermaye ekipmanlarında güvenilir ve uzun ömürlü performans sağlar.
