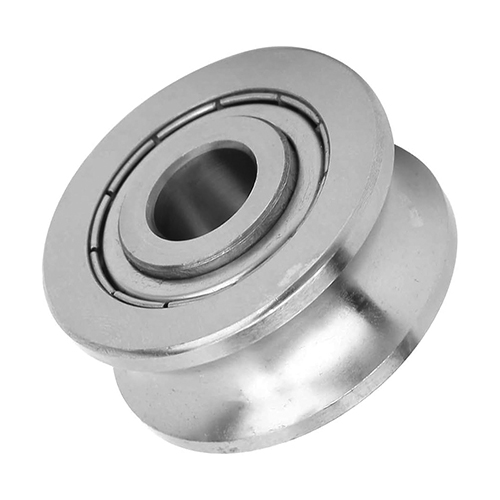

V, U, G ve W oluklu Kılavuz Rulman Rulmanları, kılavuz raylar, kablolar, tel halatlar veya profilli raylar üzerinde çalışmak üzere tasarlanmış hassas ray takip rulmanlarıdır. Belirli oluk geometrisi, rulmanın uygulanışını, yük özelliklerini ve eşleşme profili uyumluluğunu belirler.
Kılavuz Rulman Rulmanları
Özellikler: Flaşlı veya stud-tipi dış halka; geri dönme ayarlaması için eksantrik sap seçeneği; raylar, kablolar veya kam rayları boyunca yönlendirmek için oluklu dış çaplı (örneğin, V-oluk, U-oluk veya özel profil); kenar yükünü azaltmak için taçlı veya profilli oluk tabanı.
Avantajlar:
· Ömür: Hassas öğütlenmeli oluk, temas gerilimini eşit şekilde dağıtır ve doğrusal kılavuz sistemlerdeki standart düz kam takipçilerine (örneğin, otomatik palet rafları, kablo kasnakları) kıyasla aşınmayı 3×% azaltır.
· Hız: Oluklu silindirler, kontrollü top-yarış pisti teması ve daha az kayma sayesinde standart taçlı silindirler için 5.000 rpm'ye karşı 8.000 rpm'de sürekli çalışmaya olanak tanır.
· Detaylar: Ayrı ray profilleme ihtiyacını ortadan kaldırır; Rulmanın kendisi ray geometrisini sağlar. Kenar teması olmadan 1.5°'ye kadar hizalama bozukluğunu kontrol eder.
· Uygulama/Endüstri: Doğrusal hareket kılavuzları, konveyör rulolar, kablo yönlendirme sistemleri, otomatik depolama ve geri alma sistemleri (ASRS) ve tarımsal paletli rulolar.
Teknik tavan:
· Radyal çıkış (dış oluktan delime): <8 μm.
· Oluk profili toleransı: ±5 μm (tam kontur ölçümü).
· Maksimum statik yük: 52 mm OD için 25 kN.
· Sınırlayıcı hız: 8.000 rpm/s ve yağ (oluklu tasarım, yağlayıcı sönmesini azaltır).
· Oluk sertliği: 58-62 HRC (indüksiyon sertleştirilmeli).
Uyarılar:
· Oluksuz standart düz kam takip ediciler yanal rehberlik sağlayamazlar - V-oluklu raylardan raydan çıkarlar.
· Eşleşme rayı, oluk açısına tam olarak uydurmalıdır (örneğin, 90° V-oluk için 90° ray ucu gerekir). 2° uyumsuzluğu bile temas alanını ve hayatı yarıya indiriyor.
· Oluklu dış halkalar kirlenmeye karşı daha hassastır; çift dudak contaları veya silecek eklentisi kullanın.
· Eksantrik stud versiyonları dikkatli faz hizalanması gerektirir – standart eksantrik rulmanlarda profilli oluk yoktur ve sıkışır.
· Kendi kendine hizalama gerektiren uygulamalarda (örneğin, düzensiz ray yatakları) taçlı bir silindiri oluklu bir silindirle değiştirmeyin.
