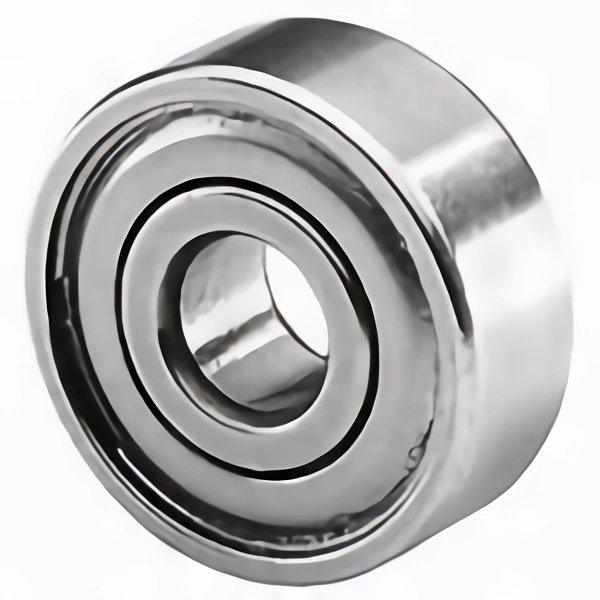

Minyatür ve Küçük Metrik Boyutlu Yataklar – Korumalı , metrik boyutlarda üretilen hassas yuvarlanan rulmanlardır ve bir veya her iki tarafında metal kalkanlarla (ZZ veya Z konfigürasyonu) donatılmıştır. Bu kalkanlar, düşük sürtünme ve yüksek hız yeteneğini korurken daha büyük kirletici parçacıklara karşı etkili koruma sağlar. Silindrek çapları genellikle 3 mm ile 12 mm arasında değişirken, dış çaplar 8 mm ile 28 mm arasında değişir.
Temel Teknik Özellikler:
Kalkan tasarımı: Temassız metal kalkanlar (genellikle preslenmiş çelik veya paslanmaz çelik) dış halka üzerinde bir oluk şeklinde sıkıştırılır. Kalkan ile iç halka arasında genellikle 0,05–0,15 mm arasında dar bir halka şeklinde boşluk, havadaki toz, lif ve daha büyük kalıntıları engellerken minimum sürtünme sağlar.
Metrik boyut standartları: ISO 15 ve DIN 625 boyutlarına uygun . Yaygın korumalı seriler arasında 60ZZ (örneğin, 608ZZ: 8×22×7 mm), 62ZZ (örneğin, 626ZZ: 6×19×6 mm), 63ZZ (ör. 623ZZ: 3×10×4 mm) ve 69ZZ (örneğin, 696ZZ: 6×15×5 mm) bulunur. ZZ çift kalkanları gösterir; Z tek kalkanı gösterir.
Hassasiyet dereceleri: Genel kullanım için P0'dan (ABEC 1 ) daha yüksek hassasiyet gereksinimleri için P5'e (ABEC 5) kadar mevcuttur . Korumalı minyatür metrik rulmanlar, premium sınıflarda rutin olarak P5 toleranslarını sağlar.
Malzemeler: Standart uygulamalar için krom çelik (52100) halkalar ve toplar (Sınıf 5 veya 10); korozyona dayanıklılık için paslanmaz çelik (440C); elektrik yalıtımı veya aşırı hızlar için hibrit seramik (Si₃N₄ topları).
Yağlama: Fabrikada yüksek kaliteli yağ (genellikle lityum bazlı veya sentetik) ile önceden yağlanmış, düşük tork, geniş sıcaklık aralığı (-40°C ile +120°C) ve uzun ömür için seçilmiştir. Kalkanlar, yağı etkili bir şekilde tutarken kirlenmenin girmesini engeller.
Tork özellikleri: Korumalı rulmanlar, yağ sürtünmesi nedeniyle açık rulmanlara göre biraz daha yüksek kalkış ve çalışma torku gösterir, ancak kapalı versiyonlara göre oldukça daha düşüktür. Tipik tork değerleri, boyut ve yağ dolgusuna bağlı olarak 0,5–5 g·cm arasında değişir.
Hız yeteneği: Temassız kalkanlar, açık yataklarla karşılaştırılabilir hızlar sağlar (küçük boyutlar için 40.000–50.000 RPM'ye kadar), bu hızlar ağırlıklı olarak kalkan sürtünmesi yerine yağ ve kafes tasarımıyla sınırlanır.
Kafes seçenekleri: Çelik, fenolik reçine veya poliamid yapılmış Crown tipi (kurdele) kafesler, top mesafesini optimize eder ve sürtünmeyi azaltır.

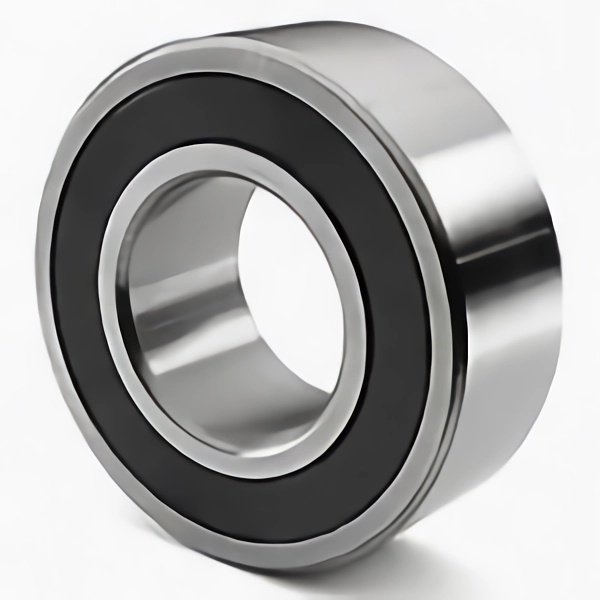

Çevre koruma: Kalkanlar, kuru, lifli veya daha büyük partikül kirliliğine (genellikle >50 mikron) karşı koruma sağlar. Islak ortamlar veya ince toz için uygun değildir (bunun yerine kapalı versiyonlar kullanın).
Bakım: Korumalı rulmanlar genellikle yeniden yağlanamaz (yağ bağlantısı yoktur) ve temiz ile orta derecede temiz ortamlarda "ömür boyu yağlanmış" hizmet için tasarlanmıştır.
Uygulamalar:
Korumalı minyatür metrik rulmanlar, küçük elektrik motorları, soğutma fanları, ofis otomasyon ekipmanları (yazıcılar, tarayıcılar, fotokopi makineleri), bilgisayar sabit disk sürücüleri, hassas pompalar, diş aletleri, model uçak motorları, radyo kontrollü araçlar, enstrümantasyon ve robotik eklemler için idealdir. Kompakt metrik montajlarda kirlenme koruması, düşük sürtünme ve yüksek hız performansı arasında optimal bir denge sağlarlar.
| Inquiry | Part Number | Seal Type | Ring Material | Bore Diameter (d) | Outer Diameter (D) | Width (B) | Dynamic Radial Load | Static Radial Load | Max. Speed （rpm) |
|---|
